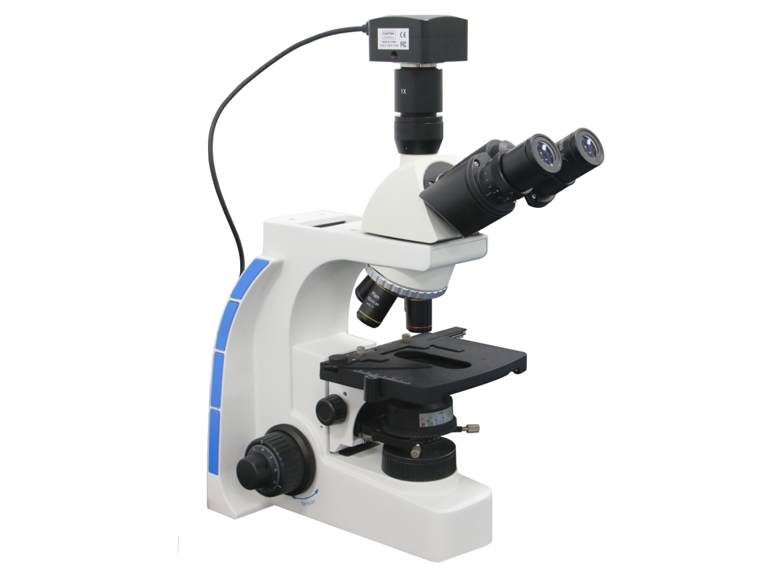

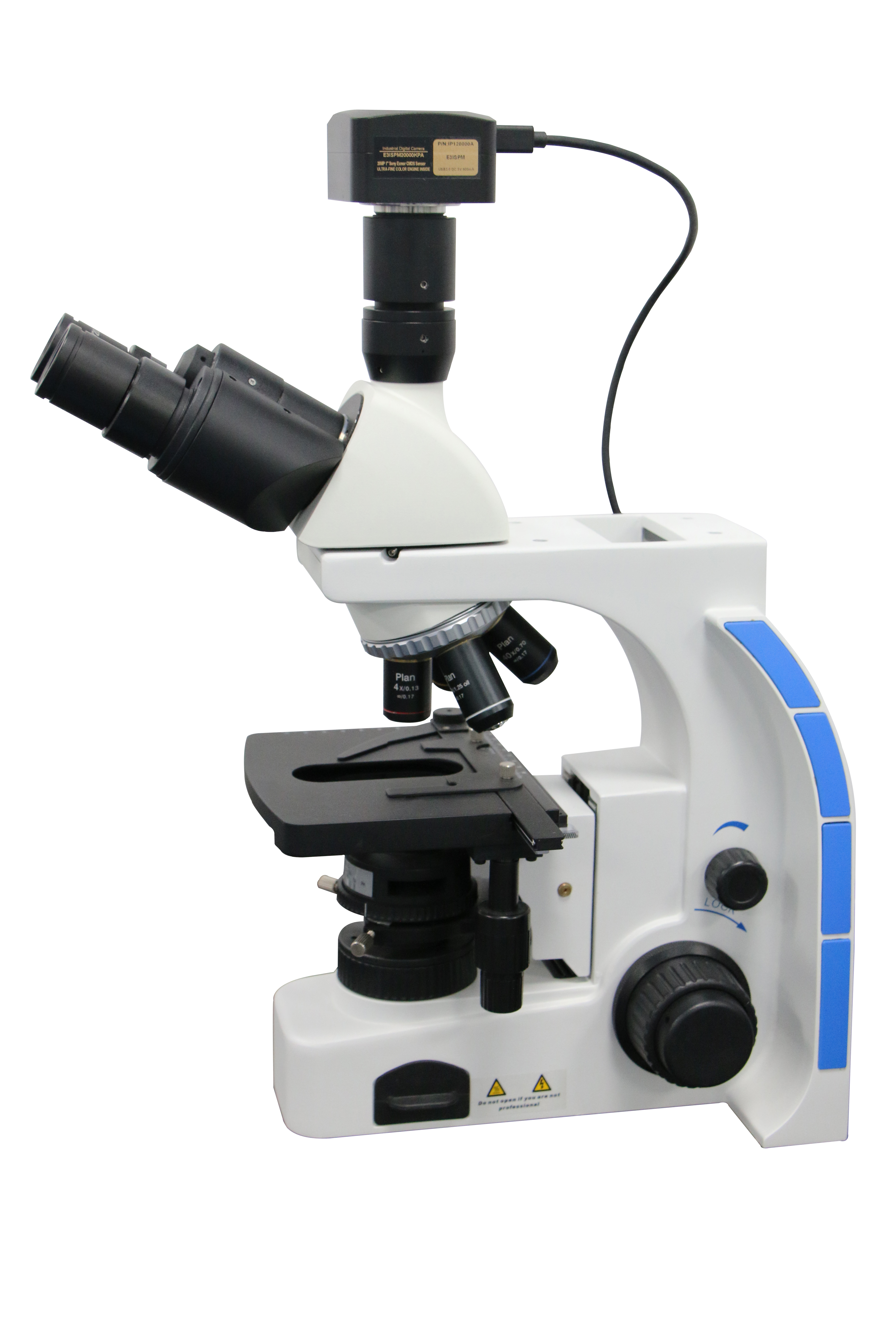

DW-3系列 生物显微成像测量系统

DW-3系列生物显微成像测量系统由DW-100型三目生物显微镜、DW-3型高清晰彩色数字摄像头和DW-3型显微成像分析软件组成。DW-100型三目生物显微镜采用了最先进的光学设计,DCIS无限远光学系统,超大而平坦的视场,从而得到卓越的光学成像质质量。

技术特点

产品简介

DW-3系列生物显微成像测量系统由DW-100型三目生物显微镜、DW-3型高清晰彩色数字摄像头和DW-3型显微成像分析软件组成。DW-100型三目生物显微镜采用了最先进的光学设计,DCIS无限远光学系统,超大而平坦的视场,从而得到卓越的光学成像质质量。

该系统广泛应用于医疗卫生机构实验室、研究所及高等院校等单位作细菌学观察、教学和研究、临床实验及常规医疗检验之用。

































































产品优势

1、高清晰彩色数字成像;

2、轻松完成数字图像获取和存储;

3、提供了科学级的无损格式图像输出;

4、可帮助用户轻松完成生物显微图像的获取、图像存储、图像编辑、图像处理和各种图像测量应用;





DW-3-CMOS型 技术参数

1.  显微成像

显 微 镜:三目生物显微镜

数字成像:500万像素科学级CMOS数字摄像头,真彩

分 辨 率:1.0微米



2.  显微图像处理

图像显示:实时动态观察,随时捕捉任意视野图像

图像编辑:具有对图像任意区域裁切、翻转及标注文字输入等功能

图像调整:图像亮度、对比度、饱和度、RGB通道任意调节,自动白平衡

图像锐化:通过增强图像的高频分量,使图像边缘变得更清晰锐利

图像平滑:通过图像平滑处理,使图像背景均匀平滑。



3. 显微目标测量

校正标定:具有对测量系统在线标定功能,实现精确测量

测量标注:测量标注加入、测量参数移位及图像缩放等功能

测量功能:对长度、角度、多边形、任意曲线圆弧、点数、面积等的精确测量

方形测量:方形测量长、宽、周长、面积

圆形测量:圆形测量周长、面积、直径

圆弧测量:可测量任意曲线圆弧弧长、角度、半径

数据输出:测量数据导出到EXCEL或者TXT



4. 三目生物显微镜:

4.1光学系统:DCIS无限远色差独立校正光学系统(或相当于),超大而平坦的视场,从而得到卓越的光学成像质量。

4.2 观察筒:铰链式双目,转轴倾斜30°,360°可旋转,瞳孔距调节范围:52-75mm

4.3 目镜:3个目镜;2个目镜是高眼点大视野平场,WF10X/18mm;第3目镜配成像接口。

4.4 物镜:无限远消色差物镜,配置4个;分别是4X、10X、40X(0.65NA数值孔径、弹簧)和100X(1.25NA数值孔径,弹簧)物镜;物镜配合目镜,放大倍率最高1000倍。

4.5 转换器:内倾式4孔转换器

4.6 载物台:142*135mm双层复合式机械移动平台,移动范围:76*52mm

4.7 聚光镜:NA1.25阿贝聚光镜,手轮升降式

4.8 调焦机构:低位粗动同轴调焦手轮;微动手轮0.1mm/转,格值0.001mm;微调格值越小,调焦越清晰;粗动松紧可调,14mm/转。

4.9 安全设计:工作台上限位安全装置,最大行程20mm

4.10 照明装置:100V-240V开关电源,6V20W卤素灯,亮度连续可调

4.11 成像接口:第3目镜配C型显微成像接口,可适配CMOS;



5. 500万像素科学级CMOS数字摄像头

光学界面: 1/2.5英寸,C型成像接口

分辨率: 2560 * 1944,色深12bit,500万像素

像素尺寸:3.4μm * 3.4μm

光谱响应:400nm~1000nm

帧频率:5fps@2592x1944,16fps@1024x768



6.仪器配置:

三目生物显微镜 1台

三目成像接头   1个

500万像素科学级CMOS数字摄像头 1台

显微成像分析软件 1套





DW-3-CCD型 技术参数:

1、显微成像:

显 微 镜:三目生物显微镜

数字成像:500万像素科学级CCD数字摄像头,真彩

分 辨 率:1.0微米



2、显微图像处理:

图像显示:实时动态观察,随时捕捉任意视野图像

图像编辑:具有对图像任意区域裁切、翻转及标注文字输入等功能

图像调整:图像亮度、对比度、饱和度、RGB通道任意调节,自动白平衡

图像锐化:通过增强图像的高频分量,使图像边缘变得更清晰锐利

图像平滑:通过图像平滑处理,使图像背景均匀平滑。


3、显微目标测量:

校正标定:具有对测量系统在线标定功能,实现精确测量

测量标注:测量标注加入、测量参数移位及图像缩放等功能

测量功能:对长度、角度、多边形、任意曲线圆弧、点数、面积等的精确测量

方形测量:方形测量长、宽、周长、面积

圆形测量:圆形测量周长、面积、直径

圆弧测量:可测量任意曲线圆弧弧长、角度、半径

数据输出:测量数据导出到EXCEL或者TXT



4、三目生物显微镜:

光学系统:DCIS无限远色差独立校正光学系统(或相当于),超大而平坦的视场,从而得到卓越的光学成像质量。

观察筒:铰链式双目,转轴倾斜30°,360°可旋转,瞳孔距调节范围:52-75mm

目镜:高眼点大视野平场目镜,WF10X/18mm

物镜:无限远消色差物镜4X、10X、40X(0.65、弹簧)、100X(1.25油镜,弹簧)

转换器:内倾式4孔转换器

载物台:142*135mm双层复合式机械移动平台,移动范围:76*52mm

聚光镜:NA1.25阿贝聚光镜,手轮升降式,配相衬、暗场插槽,配中心调节装置

调焦机构:低位粗动同轴调焦手轮;微动手轮0.1mm/转,格值0.001mm;微调格值越小,调焦越清晰;粗动松紧可调,14mm/转。

安全设计:工作台上限位安全装置,最大行程20mm

照明装置:100V-240V开关电源,6V20W卤素灯,亮度连续可调



5、500万像素科学级CCD数字摄像头:

光学界面: 2/3英寸,C型成像接口

传感器:Sony ICX282  CCD,彩色

分辨率: 2560 * 1944,,500万像素

像素尺寸:3.4μm * 3.4μm

像素混合模式: 2*2,3*3或4*4 ,彩色

曝光控制: 1.6毫秒到17.9分钟,1微秒递增

制冷类型: 热电制冷(Peltier cooling)至环境温度以下10度

实时预览: 全幅实时预览速度25幅/秒

帧频率:10fps@1280X768;30fps@320X240



6、仪器配置:

三目生物显微镜  1台

三目成像接头   1个

500万像素科学级CCD数字摄像头  1台

显微成像分析软件  1套

目标应用

DW-3系列生物显微成像测量系统广泛应用于医疗卫生机构实验室、研究所及高等院校等单位作细菌学观察、教学和研究、临床实验及常规医疗检验之用。
